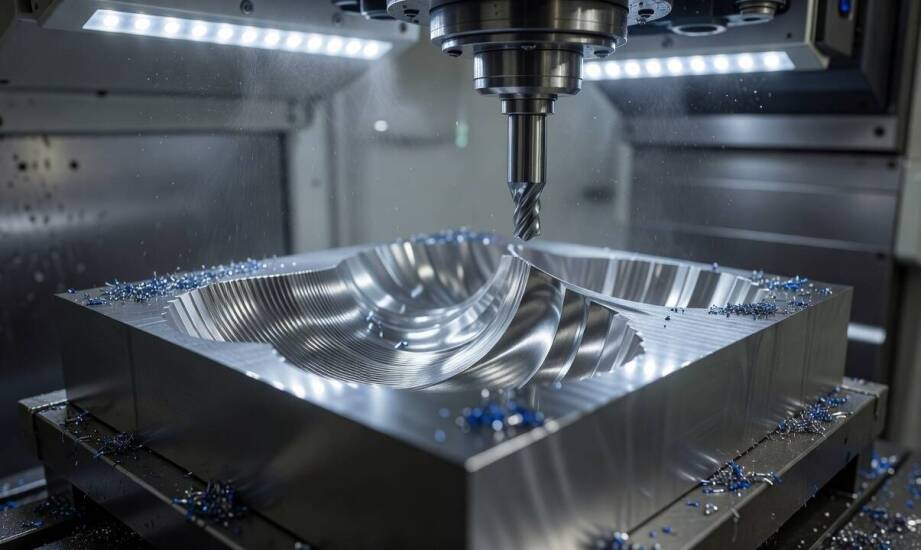

Jak strategie frezowania numerycznego radzą sobie z głębokimi kieszeniami i krzywiznami 3D w formach wtryskowych

Wytwarzanie oprzyrządowania przemysłowego wymaga pracy w materiałach o podwyższonej twardości. Kształtowanie gniazd form wtryskowych ze stali narzędziowych wiąże się z koniecznością ciągłego zarządzania temperaturą procesu oraz precyzyjnego pozycjonowania detalu. Obróbka skrawaniem na maszynach numerycznych pozwala usuwać naddatki materiału z bloków osiągających nierzadko ponad 45 HRC twardości. Skonstruowanie trwałej formy wymaga wyeliminowania drgań i błędów geometrii już na etapie planowania ścieżki narzędzia. Błędy popełnione podczas zdejmowania głównych mas materiału prowadzą do trwałych odkształceń, których nie da się skorygować w późniejszych procesach. Odpowiednia strategia pracy i dobór parametrów obróbki bezpośrednio determinują dokładność wymiarową finalnego wyrobu z tworzywa sztucznego.

Bariery technologiczne w obróbce głębokich gniazd

Skrawanie hartowanej stali w obrębie form wtryskowych generuje dwa główne problemy technologiczne. Pierwszym z nich jest ryzyko powstawania odkształceń cieplnych w strukturze materiału. Lokalne nagrzewanie się bloku podczas agresywnego usuwania wiórów zmienia naprężenia wewnętrzne, co skutkuje utratą założonej geometrii. Drugą przeszkodę stanowi trudność precyzyjnego odwzorowania nietypowych krzywizn przestrzennych gniazda formującego. Prowadzenie frezu po łukach i płaszczyznach 3D wymusza ciągłą zmianę wektora natarcia ostrza. Każde odchylenie od idealnej trajektorii pozostawia na powierzchni detalu mikroskopijne nierówności.

Zachowanie wąskich tolerancji wymiarowych staje się szczególnie skomplikowane podczas obrabiania głębokich gniazd i wąskich kanałów. Długi wysięg narzędzia sprzyja powstawaniu wibracji, które degradują gładkość ścian bocznych matrycy. Trudność sprawia również frezowanie ostrych krawędzi wewnętrznych, ponieważ małe promienie wymuszają zmniejszenie średnicy narzędzia tnącego. Ograniczony obszar roboczy w głębokich kieszeniach utrudnia efektywne wypłukiwanie wiórów i odprowadzanie chłodziwa. Wióry gromadzące się w przestrzeni skrawania mogą być ponownie wciskane pod ostrze, co natychmiast tępi narzędzie i uszkadza powierzchnię wyrobu.

Skutecznym sposobem na uniknięcie błędów geometrii jest zapewnienie bezwzględnej sztywności układu kinematycznego na linii maszyna-detal. Sztywne wrzeciono oraz masywny stół roboczy pochłaniają drgania rezonansowe pojawiające się przy pracy w twardych stalach. Stabilność cieplna całego środowiska roboczego zabezpiecza obrabiany blok przed niekontrolowanym rozszerzaniem się pod wpływem temperatury. Wykorzystanie w maszynach aktywnych systemów kompensacji termicznej pozwala na bezpieczne i długotrwałe usuwanie naddatków bez obawy o utratę centryczności względem osi referencyjnej.

Parametry skrawania i optymalizacja ścieżki narzędzia

Prawidłowy dobór parametrów pracy dla stopów narzędziowych wymaga zrównoważenia wydajności z dbałością o żywotność płytek skrawających. Operatorzy maszyn celowo obniżają prędkość obrotową i dostosowują wartość posuwu, aby ograniczyć ilość ciepła przenoszonego bezpośrednio na detal. Właściwie poprowadzone usługi frezowania CNC traktuje się często jako główny etap kształtowania geometrii przed ewentualnym drążeniem elektroerozyjnym. Zgrubne wybranie materiału frezem palcowym przygotowuje optymalną przestrzeń pod elektrody miedziane lub grafitowe, które wypalają najwęższe szczeliny detalu.

Eliminacja drgań w trakcie frezowania wymaga zaimplementowania w maszynie zaawansowanych algorytmów sterujących. Nowoczesne oprogramowanie CAM generuje ścieżki minimalizujące nagłe zmiany kierunku cięcia. Doskonałym rozwiązaniem jest frezowanie trochoidalne, w którym narzędzie wykonuje ruchy kołowe przy stałym kącie opasania. Zastosowanie strategii adaptacyjnych redukuje skokowe obciążenia ostrza i utrzymuje jednolitą siłę skrawania na całej długości przejścia. Płynna praca przekłada się na natychmiastowe uzyskanie wysokiej jakości ścian bocznych formy bez ryzyka wyrwania materiału.

Właściwe zaplanowanie strategii obróbczej bezpośrednio wpływa na czas realizacji całego zlecenia. Precyzyjne odwzorowanie kształtów gniazda z poziomu programu obróbczego pozwala zminimalizować czasochłonne ręczne poprawki ślusarskie. Zbyt chropowata powierzchnia po frezowaniu wymusza wielogodzinne polerowanie i dopasowywanie stempli do matryc. Uzyskanie gładkiej struktury od razu na frezarce ogranicza udział prac wykończeniowych do niezbędnego minimum, co wymiernie przyspiesza oddanie gotowego oprzyrządowania do hartowni lub bezpośrednio na wtryskarkę.

Wytwarzanie precyzyjnych matryc z twardych stopów wymaga ścisłej kontroli nad każdym parametrem cięcia. Niestabilność temperaturowa i brak odpowiedniej sztywności sprzętu błyskawicznie prowadzą do utraty ostrości wymiarowej w ciasnych przestrzeniach formy. Odpowiednio wysterowane algorytmy oraz nowoczesne strategie kinematyczne znacząco redukują obciążenia mechaniczne, chroniąc naraz strukturę bloku i żywotność frezu. Racjonalne zaprogramowanie procesu ułatwia zachowanie założonych tolerancji i przenosi ciężar produkcji z mozolnych prac ręcznych na przewidywalne obrabiarki numeryczne.
